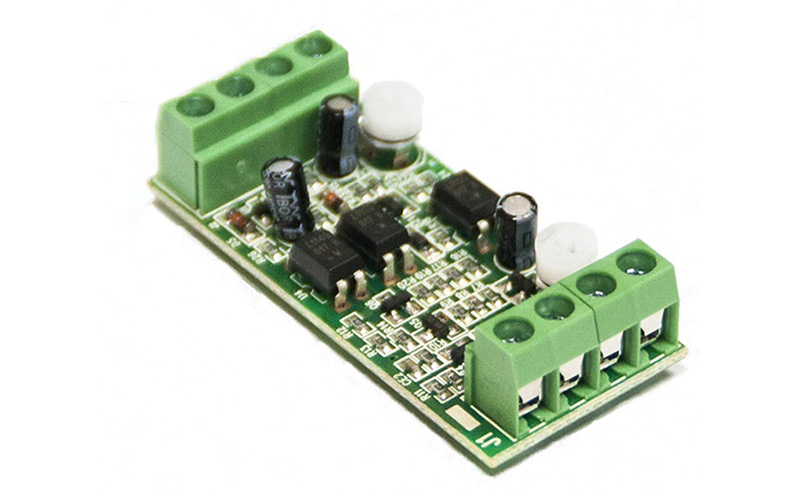

Адаптер сопряжения координатный (SLIM) VZ-10

Цена 1300 руб

Адаптер для подключения VZ-10. Позволяет подключить любые 4х-проводные домофоны к координатным многоквартирным домофонам (Vizit, Cyfral, Метаком и прочие) и обеспечивает согласование разговорных и управляющих цепей видеомонитора и подъездного домофона.

5 минут консультации и мы проясним все вопросы!
МОСКВА: +7 (495) 645-12-16 / СПБ: +7 (812) 922-63-92
РАСШИРЕННАЯ ГАРАНТИЯ ДО 2 ЛЕТ! БЕСПЛАТНАЯ ДОСТАВКА!

Наличие: 0

NEW - ВОЗМОЖНО ВАС ЗАИНТЕРЕСУЕТ!

Вызывная панель CTV-D4004FHD
7520 руб
Вызывная панель CTV-D4005
5500 руб
Монитор IP видеодомофона CTV-IP-M6103
31090 руб
IP вызывная панель CTV-IP-D6000
13900 руб
Монитор видеодомофона с Wi-Fi CTV-M5801
23850 руб
Монитор видеодомофона с WI-FI CTV-M5902NG
23625 руб

Описание

Адаптер (SLIM) VZ-10 предназначен для подключения индивидуальных 4-х проводных аналоговых домофонов к координатным многоквартирным аналоговым домофонам (Vizit, Cyfral, Метаком и пр.) а также обеспечения согласования разговорных и управляющих цепей видеомонитора и подъездного домофона.
Технические характеристики

Напряжение от монитора: ………………………………. от 10 до 15 В
Потребляемая мощность: ……………………………… до 1 Вт
Габаритные размеры: ………………………………….... 43×25×14 мм
Подключение к видеодомофону: ………….……..…… 4-х проводной стандарт подключения аналоговых вызывных панелей

Резистор R1 (Баланс линии) предназначен для регулировки чувствительности вызова.
Резистор R2 (ВЧ коррекция) предназначен для устранения высокочастотного шума.

Настройка адаптера осуществляется с помощью подстроечных резисторов R1 и R2. Необходимо выставить оба резистора в среднее положение, далее отключить питание индивидуального домофона и к входу первой вызывной панели этого домофона подключить 4 провода от адаптера VZ-10. Далее от линии подъездного домофона (от его блока коммутации) подключить два или четыре провода к соответствующему входу адаптера VZ-10, важно соблюдать полярность. После этого необходимо включить питание индивидуального домофона, и поворачивая резистор R1 на адаптере, настроить корректное выполнение вызова с координатно-матричной вызывной панели. В крайних положениях вызов либо не будет приходить, либо внутренний монитор будет звонить постоянно. После выполнения настройки баланса линии, необходимо откорректировать ВЧ составляющую с помощью резистора R2. Следует отметить, что резистор R2 кроме регулировки ВЧ, также влияет и на громкость разговорного тракта.
